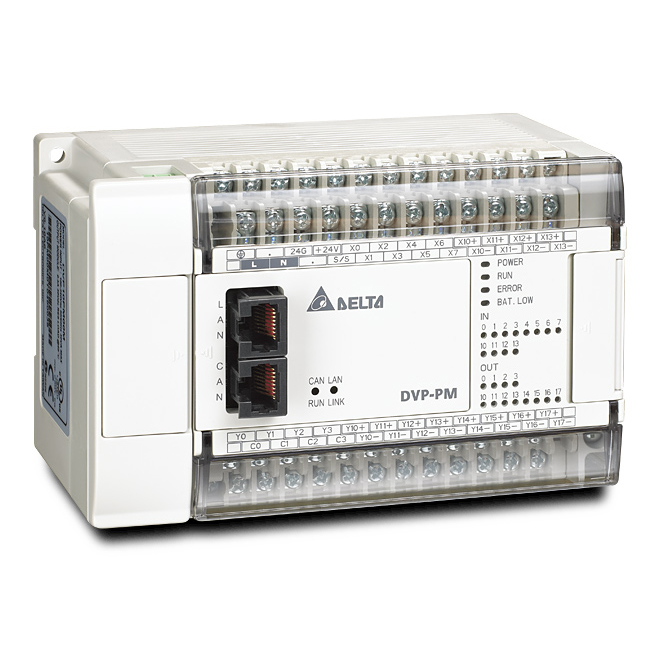

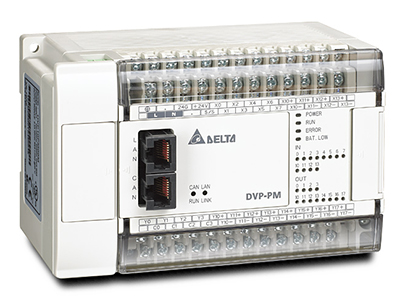

DVP-10PM系列 泛用型運動控制器

標準運動控制器

本系列強調提供高速執行速度，基本指令LD 0.13 μs, 應用指令MOV 2.1 μs，2/3/4/5/6軸直線補間運動控制，8組高速補捉(修標，測頻)，比較輸出，對標遮沒(制袋應用)功能；4組差動輸出1MHz, 達到運動控制精準的目標。

?? 24 點 I/O主機，最大擴展 I/O至 256 點

?? 程序容量：64k steps

?? 數據寄存器：10k words

?? 優異的 PLC處理速度，LD：0.13 μs，MOV：2.1 μs

?? 2 / 3 / 4 / 5 / 6 軸直線插補運動控制

?? 高精度 PWM 200 kHz 輸出，分辨率達 0.3%

?? 8 組高速捕捉 ( 修標、測頻 )、比較輸出、對標遮沒 ( 制袋應用）功能

?? 內置 RS-232 與 RS-485 通訊端口，兼容標準

Modbus ASCII / RTU 通訊協定

運動控制功能

?? 高速脈沖輸出：內置6 組 A / B 相脈沖輸出

?? 2 組 200 kHz 輸出，4 組 1 MHz 輸出

?? 內置 6 組高速計數器及硬件數字濾波器供計數應用

?? 支持手搖輪直接輸入

?? 單軸運動控制功能 (1 段速、2 段速、手搖輪輸入 )

?? 電子齒輪功能
